キャラクタータイプ

キャラクタータイプ
STN LCDキャラクターディスプレイモジュールを標準品として多数用意しております。
様々なフォントICの中から、フォントの選択及び対応言語がお選びいただけます。
バックライトなしの製品からLEDライトが黄緑・青・緑・白・黄・アンバー・赤のものがあり、さらにRGB LEDの製品もございます。
LCDガラス種類はTN/STN/FSTN/DFSTNがあり、それぞれポジティブタイプ・ネガティブがあります。
標準品にない場合でもカスタム品及び半カスタム品での対応が可能です。

製品仕様

表示形式 型番 外形寸法
(mm)
表示エリア
(mm)
文字サイズ
(mm)
駆動方式 インターフェイス ビルトイン
コントローラー
8x2 NTH0802A1 58x32 38x16 2.96x5.56 1/16 6800,SPI,I2C ST7066
12x2 NTH1202A 55.7x32 46x14.5 2.65x5.5 1/16 6800,SPI,I2C ST7066
16x1 NTH1601A 80x36 66x16 3.07x6.56 1/16 6800,SPI,I2C ST7066

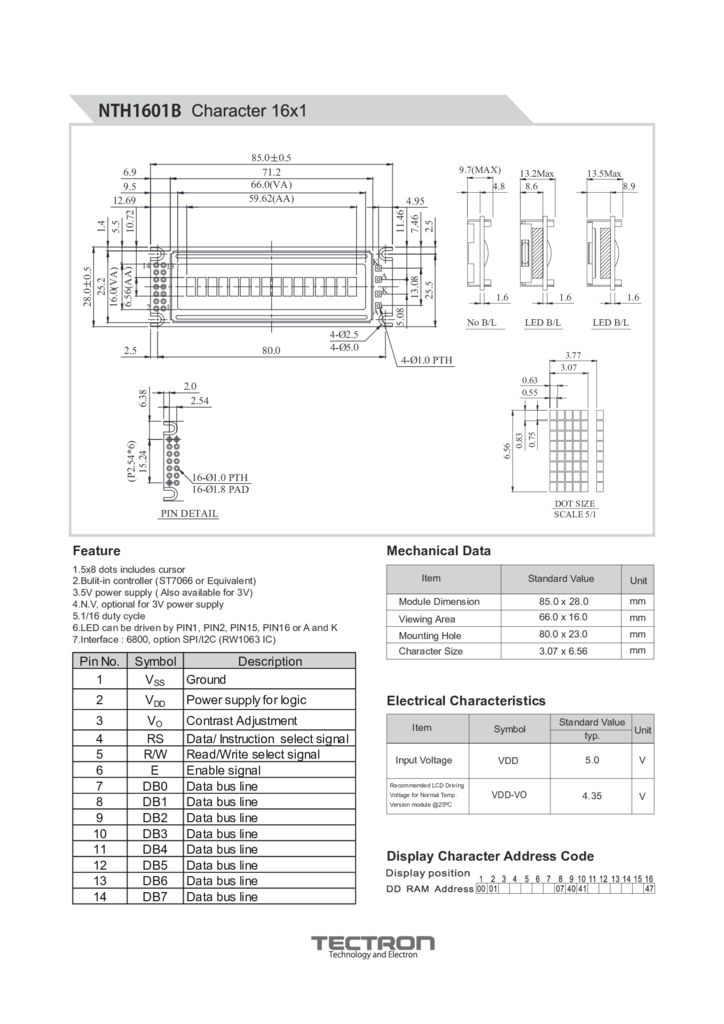

16x1 NTH1601B 85x28 66x16 3.07x6.56 1/16 6800,SPI,I2C ST7066
16x1 NTH1601L 122x33 99x13 4.84x8.06 1/16 6800,SPI,I2C ST7066
16x2 NTH1602A 84x44 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602B 80x36 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602C 85x36 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602D 85x30 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602J 80x36 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602L1 122x44 99x24 4.80x8.56 1/16 6800,SPI,I2C ST7066
16x2 NTH1602M 85x32.6 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602O 85x25.2 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602P 85x25.2 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602S 59x29.3 52x15 2.45x4.67 1/16 6800,SPI,I2C ST7066
16x2 NTH1602T 65.4x28.2 54.8x19 2.67x5.57 1/16 6800,SPI,I2C ST7066
16x2 NTH1602V2 66.7x23.3 61x15.9 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x2 NTH1602W 80x36 66x16 2.95x5.55 1/16 6800,SPI,I2C ST7066
16x4 NTH1604A 87x60 62x26 2.95x4.75 1/16 6800,SPI,I2C ST7066
16x4 NTH1604B 70.6x60 60x32.6 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x2 NTH2002A 116x37 85x18.6 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x2 NTH2002D 89x21.5 75x15 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x2 NTH2002L 180x40 149x23 2.3x4.03 1/16 6800,SPI,I2C ST7066
20x2 NTH2002M 146x43 123x23 4.84x9.22 1/16 6800,SPI,I2C ST7066
20x4 NTH2004A 98x60 77x25.2 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x4 NTH2004B 98x60 77x25.2 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x4 NTH2004D 77x47 60x22 2.3x4.03 1/16 6800,SPI,I2C ST7066
20x4 NTH2004L 146x62.5 123.5x43 4.84x9.22 1/16 6800,SPI,I2C ST7066
20x4 NTH2004H 87x58 74.4x24.8 2.95x4.75 1/16 6800,SPI,I2C ST7066
20x4 NTH2004G 87x58 74.4x24.8 2.95x4.75 1/16 6800,SPI,I2C ST7066
24x2 NTH2402A 118x36 94.5x16 3.2x5.55 1/16 6800,SPI,I2C ST7066
40x2 NTH4002A 182x33.5 154.4x16.5 3.20x5.55 1/16 6800,SPI,I2C ST7066
40x4 NTH4004A 182x33.5 147x29.5 2.78x4.89 1/16 6800,SPI,I2C ST7066
