キータイプ

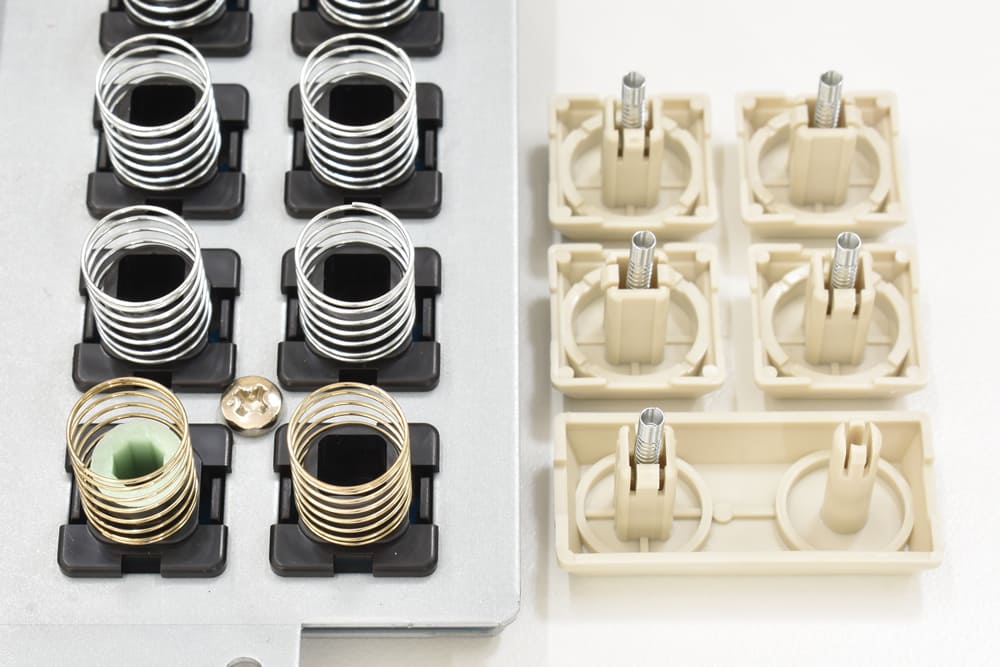

スタンダードタイプ

キートップの上下運動にスプリングを用い、キートップに圧入されたスプリングによってメンプレンの接点をONさせる構造です。
レジスターのキーボードによく使われ、軽快でリズミカルです。

<断面図>

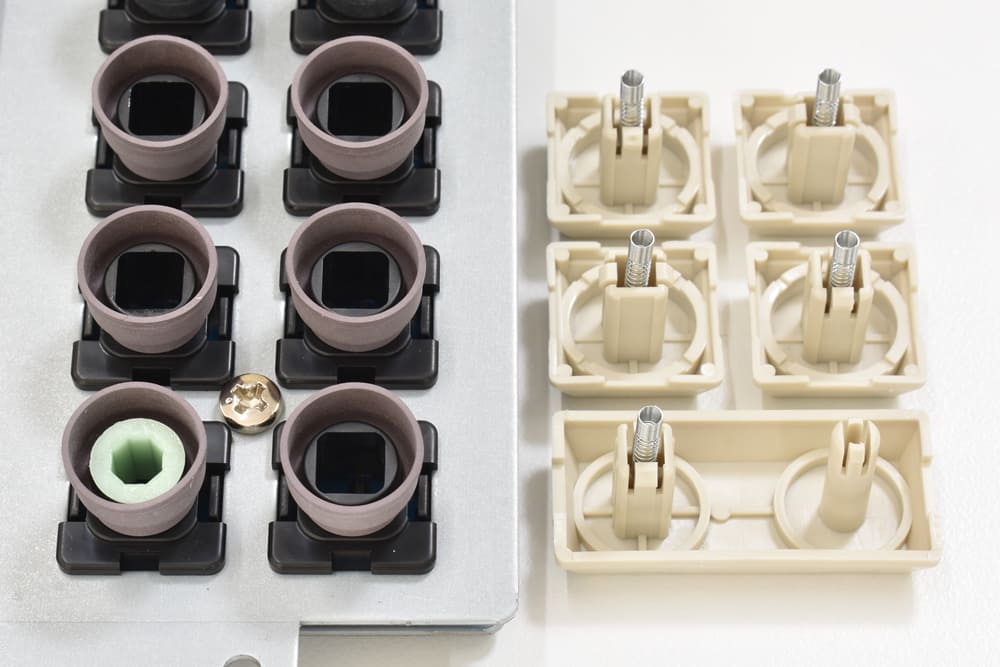

防塵タイプ

キーがしぶくなって戻りが悪くなることがあります。これは細かい砂や埃が、キーの摺動部に入り込んで樹脂を削るのが原因です。
キートップの上下運動にクリックラバーを使用すると、キーのクリック感を出すと同時に摺動部を外部の埃から保護することができます。
粉塵の多い場所で使用する場合に最適のタイプです。

<断面図>



製品仕様

電気的性能
定格 DC24V 12mA
接触抵抗 500Ω以下(出力端子間
バウンス 10msec以下
絶縁抵抗 100MΩ以上/DC250V(各端子間)
耐電圧 AC250V 1分間(各端子間)
接点動作位置
環境性能
使用温度 -10℃~+55℃
保存温度 -20℃~+60℃
耐湿性 40℃ 90~95%RH 240H
機械的性能
動作方式 ノンロックレリーズ
キーストローク 3.5mm±0.5mm
操作力
耐久性能
動作寿命 1000万回以上 (メタルフレームタイプでは500万回)
